Akumulator kwasowo-ołowiowy od ponad stulecia zasila samochody, urządzenia awaryjne, wózki, pojazdy rekreacyjne i instalacje magazynujące energię. Jego popularność wynika z prostej konstrukcji, dużej dostępności, wysokiego prądu rozruchowego i stosunkowo niskiego kosztu. Jednocześnie błędy użytkownika, takie jak głębokie rozładowanie, przeładowanie lub zastosowanie niewłaściwej ładowarki, mogą szybko doprowadzić do trwałego uszkodzenia.
Wyjaśnienie, jak działa akumulator kwasowo-ołowiowy, warto zacząć od jego wnętrza. Reakcje chemiczne zachodzące na płytach ołowiowych decydują nie tylko o powstawaniu napięcia, lecz także o zmianie gęstości elektrolitu, zasiarczeniu i zachowaniu akumulatora w niskiej temperaturze.

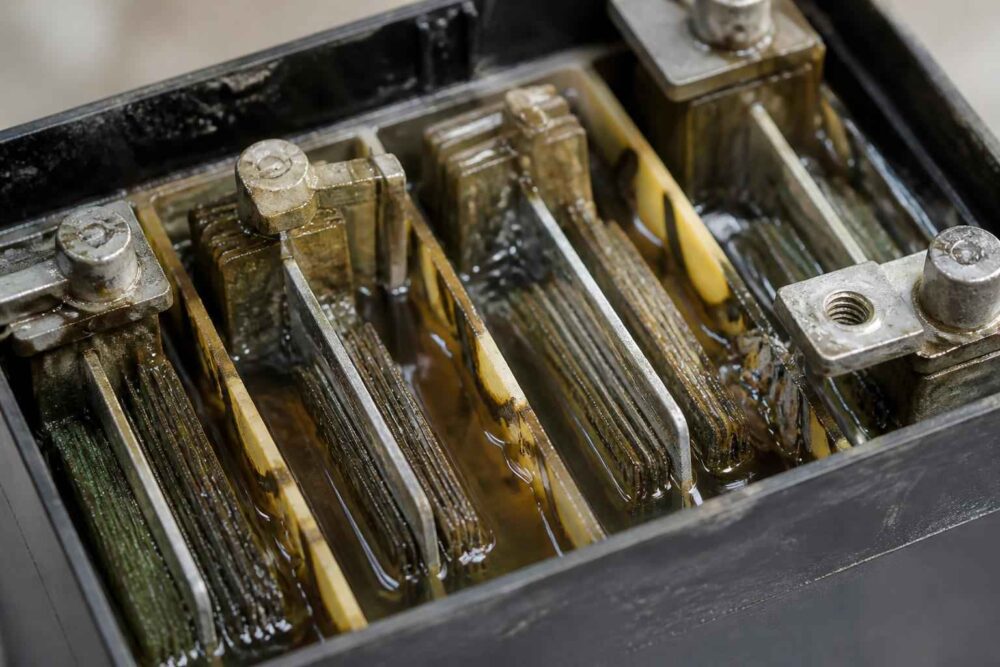

Budowa akumulatora kwasowo-ołowiowego – z czego składa się ogniwo?
Pojedyncze ogniwo akumulatora jest odwracalnym ogniwem galwanicznym. Podczas rozładowania zamienia energię chemiczną na elektryczną, a podczas ładowania przyjmuje energię z zewnętrznego źródła i odtwarza pierwotny stan chemiczny elektrod. Typowy akumulator samochodowy 12 V składa się z sześciu ogniw połączonych szeregowo. Każde z nich ma napięcie znamionowe około 2 V.
Najważniejsze elementy konstrukcji to:
- Płyta ujemna wykonana z ołowiu gąbczastego Pb. W czasie rozładowania oddaje elektrony do zewnętrznego obwodu.
- Płyta dodatnia pokryta dwutlenkiem ołowiu PbO2. Przyjmuje elektrony płynące przez odbiornik.
- Elektrolit kwasowy, czyli roztwór kwasu siarkowego H2SO4 w wodzie. Umożliwia przepływ jonów między płytami.
- Separatory, które oddzielają płyty dodatnie i ujemne, zapobiegając zwarciu, ale pozwalając na migrację jonów.
- Kratki i obudowa. Kratki podtrzymują aktywną masę elektrod, a obudowa izoluje ogniwa i zatrzymuje elektrolit.
W praktyce płyty nie są jednolitymi kawałkami metalu. Mają strukturę zwiększającą powierzchnię kontaktu z elektrolitem. To właśnie duża powierzchnia czynna pozwala uzyskać wysoki prąd, szczególnie potrzebny podczas rozruchu silnika. Ceną za tę konstrukcję jest wrażliwość aktywnej masy na wibracje, przeładowanie i wielokrotne głębokie rozładowania.
W klasycznym akumulatorze z płynnym elektrolitem płyty są zanurzone w roztworze. W odmianach VRLA elektrolit pozostaje zamknięty wewnątrz obudowy: w akumulatorze AGM jest wchłonięty przez maty z włókna szklanego, a w żelowym ma postać elektrolitu zagęszczonego krzemionką. Nie oznacza to jednak, że AGM i akumulator żelowy są tym samym produktem.
Jak działa akumulator kwasowo-ołowiowy? Przebieg reakcji chemicznych
Podczas rozładowania kwas siarkowy dostarcza jonów siarczanowych. Na płycie ujemnej ołów reaguje z jonami siarczanowymi, tworząc siarczan ołowiu PbSO4 i uwalniając elektrony. Elektrony nie przepływają bezpośrednio przez elektrolit. Płyną przewodem przez odbiornik, na przykład rozrusznik, przetwornicę UPS albo silnik elektryczny, a dopiero potem docierają do płyty dodatniej.
Uproszczony zapis reakcji na elektrodzie ujemnej wygląda następująco:
Pb + SO42− → PbSO4 + 2e−
Na płycie dodatniej dwutlenek ołowiu również przekształca się w siarczan ołowiu. Jednocześnie zużywane są jony wodorowe, a część tlenu łączy się z wodorem, tworząc wodę. W ujęciu sumarycznym obie płyty stopniowo pokrywają się PbSO4, a elektrolit traci część kwasu siarkowego i staje się bardziej wodnisty:
Pb + PbO2 + 2H2SO4 → 2PbSO4 + 2H2O
To wyjaśnia dwie ważne obserwacje praktyczne. Po pierwsze, spada gęstość elektrolitu, ponieważ zmniejsza się udział kwasu siarkowego. Po drugie, napięcie akumulatora obniża się, gdy coraz większa część materiału elektrod znajduje się w postaci siarczanu ołowiu. Przy pełnym rozładowaniu nie znika cała energia natychmiast, ale rośnie ryzyko, że PbSO4 zmieni się w duże, trudne do rozłożenia kryształy.
Ważne rozróżnienie: napięcie na klemach nie jest bezpośrednim pomiarem pojemności. Chwilowo może wyglądać poprawnie tuż po ładowaniu, mimo że akumulator ma małą zdolność oddawania energii. Dlatego ocenę warto oprzeć na napięciu spoczynkowym, gęstości elektrolitu w wersji z płynnym elektrolitem oraz teście obciążeniowym.
Podczas ładowania proces przebiega w kierunku przeciwnym. Zewnętrzne źródło energii wymusza przepływ prądu przez ogniwo, rozkłada siarczan ołowiu i odbudowuje ołów na płycie ujemnej oraz dwutlenek ołowiu na płycie dodatniej. Jony siarczanowe wracają do elektrolitu, więc jego gęstość rośnie.
Proces nie jest jednak idealnie odwracalny. Przy zbyt wysokim napięciu część energii nie służy już odbudowie elektrod, lecz rozkładowi wody. Pojawia się gazowanie, czyli wydzielanie wodoru i tlenu. W zamkniętym akumulatorze VRLA gazy powinny być w dużej mierze ponownie związane, ale przeładowanie może zwiększyć ciśnienie, wysuszyć elektrolit i uruchomić zawór bezpieczeństwa.
Tradycyjny, AGM czy żelowy? Rodzaje akumulatorów kwasowo-ołowiowych
Klasyczny akumulator z płynnym elektrolitem jest najłatwiejszy do zrozumienia i często najbardziej opłacalny w zastosowaniach rozruchowych. W starszych konstrukcjach można było kontrolować poziom elektrolitu i uzupełniać ubytek wody destylowanej. Współczesne wersje określane jako bezobsługowe mają ograniczoną utratę wody, ale nie oznacza to, że są odporne na złe ładowanie.
Akumulator AGM wykorzystuje maty z włókna szklanego, które wchłaniają elektrolit i utrzymują go przy płytach. Taka budowa ogranicza wyciek, poprawia odporność na wstrząsy i pozwala na pracę w większej liczbie pozycji niż w przypadku konstrukcji z cieczą. AGM dobrze sprawdza się przy większym zapotrzebowaniu na prąd, częstym uruchamianiu odbiorników oraz w niektórych pojazdach wyposażonych w system start-stop.
Akumulator żelowy zawiera elektrolit zagęszczony dodatkiem krzemionki. Żel nie przelewa się tak jak ciecz, a płyty są stabilne mechanicznie. Ta technologia może dobrze pracować w zastosowaniach cyklicznych, na przykład w zasilaniu awaryjnym, pojazdach rekreacyjnych czy prostych magazynach energii. Jest jednak szczególnie wrażliwa na przekroczenie napięcia ładowania. Zbyt agresywne ładowanie może powodować trwałe powstawanie gazu i uszkodzenie struktury żelu.
Porównanie właściwości i zastosowania typów akumulatorów
| Typ akumulatora | Najważniejsze zalety | Ograniczenia | Typowe zastosowanie |
|---|---|---|---|
| Płynny elektrolit | Niska cena, wysoki prąd rozruchowy, łatwa dostępność | Wrażliwość na przechył, wstrząsy i ubytek elektrolitu | Samochody, motocykle, proste instalacje |
| AGM | Odporność na wstrząsy, małe ryzyko wycieku, duży prąd | Wyższa cena, wymagania dotyczące ładowania | Start-stop, UPS, pojazdy i instalacje o dużym poborze |
| Żelowy VRLA | Dobra praca cykliczna, brak swobodnej cieczy | Wrażliwość na przeładowanie, zwykle niższy prąd rozruchowy | Zasilanie awaryjne, urządzenia mobilne, magazynowanie energii |
Wybór należy zacząć od zastosowania, a nie od hasła „bezobsługowy”. Do rozruchu silnika liczy się przede wszystkim prąd rozruchowy i odporność na krótkie, duże obciążenia. W instalacji cyklicznej ważniejsze będą liczba dopuszczalnych cykli i tolerancja na regularne rozładowania. W pracy buforowej akumulator przez większość czasu pozostaje pod napięciem podtrzymującym, na przykład w UPS. Każda technologia wymaga wtedy odpowiednich nastaw ładowarki.
Gęstość elektrolitu i napięcie spoczynkowe jako wskaźniki naładowania
Stan akumulatora można wstępnie ocenić bez profesjonalnego testera. W wersji z płynnym elektrolitem przydatny jest areometr, który mierzy gęstość roztworu. W pełni naładowanym akumulatorze samochodowym często spotyka się wartość około 1,26–1,28 g/cm³ w temperaturze odniesienia. W miarę rozładowania gęstość może spadać w okolice 1,10 g/cm³. Dokładne wartości zależą od konstrukcji, temperatury i zaleceń producenta.
Gęstość jest użyteczniejsza niż samo napięcie, ale tylko wtedy, gdy można bezpiecznie pobrać próbkę z każdego ogniwa. Nie należy mierzyć jej w akumulatorach AGM i żelowych, ponieważ elektrolit nie jest dostępny w postaci swobodnej. W ich przypadku pozostaje pomiar napięcia oraz test obciążeniowy.
| Przybliżony stan naładowania | Napięcie spoczynkowe akumulatora 12 V | Gęstość elektrolitu w wersji płynnej | Znaczenie praktyczne |
|---|---|---|---|
| 100% | Około 12,6–12,8 V | Około 1,26–1,28 g/cm³ | Stan prawidłowy |
| 75% | Około 12,4 V | Około 1,23–1,24 g/cm³ | Warto doładować przed dłuższym postojem |
| 50% | Około 12,2 V | Około 1,20–1,21 g/cm³ | Rośnie ryzyko zasiarczenia |
| 25% | Około 12,0 V | Około 1,16–1,18 g/cm³ | Nie zostawiać w tym stanie |
| Rozładowany | Około 11,8 V lub mniej | Około 1,10–1,15 g/cm³ | Potrzebna szybka, kontrolowana próba ładowania |
Pomiar napięcia wykonuj po odłączeniu ładowarki i odbiorników. Najlepiej odczekać kilka godzin, a przy dokładniejszej ocenie nawet około doby. Napięcie zmierzone bezpośrednio po ładowaniu może być zawyżone przez tak zwany ładunek powierzchniowy. Z kolei wynik uzyskany zaraz po pracy rozrusznika będzie zaniżony.
Prawidłowe ładowanie akumulatora kwasowo-ołowiowego – zasady i parametry
Ładowanie akumulatora kwasowo-ołowiowego powinno odbywać się zgodnie z dokumentacją konkretnego modelu. Wartość 0,1C, czyli prąd równy około 10% pojemności znamionowej, jest często stosowaną regułą dla klasycznych akumulatorów z płynnym elektrolitem. Dla akumulatora 60 Ah oznacza to około 6 A. Nie jest to jednak uniwersalne ustawienie dla każdej konstrukcji, zwłaszcza AGM, żelowej i akumulatorów przeznaczonych do pracy cyklicznej.
W uproszczeniu ładowanie przebiega w kilku fazach:
- Ładowanie zasadnicze odbywa się stałym lub ograniczonym prądem. Napięcie stopniowo rośnie, a siarczan ołowiu jest rozkładany.
- Faza absorpcji utrzymuje napięcie na poziomie określonym przez producenta, a prąd stopniowo maleje. To etap potrzebny do uzupełnienia ładunku.
- Podtrzymanie wykorzystuje niższe napięcie, które kompensuje samorozładowanie bez intensywnego gazowania. Jest typowe dla pracy buforowej.
Dla wielu klasycznych akumulatorów napięcie ładowania może dochodzić do około 2,3–2,45 V na ogniwo, czyli mniej więcej 13,8–14,7 V dla układu 12 V. Zakres zależy od temperatury, technologii i trybu pracy. Akumulator żelowy zwykle wymaga niższego napięcia końcowego niż niektóre konstrukcje z płynnym elektrolitem. AGM także powinien być ładowany według właściwego profilu, a nie przypadkowym prostownikiem.
Bezpieczne podłączenie wymaga sprawdzenia polaryzacji, stanu przewodów i wentylacji pomieszczenia. W pobliżu akumulatora nie wolno używać otwartego ognia ani powodować iskier. Podczas intensywnego gazowania powstaje mieszanina wodoru i tlenu, która może wybuchnąć. Jeśli obudowa puchnie, akumulator mocno się nagrzewa, wydziela nietypowy zapach albo pojawia się wyciek, należy przerwać ładowanie.
Po głębokim rozładowaniu prostownik automatyczny może nie rozpocząć pracy, ponieważ rozpoznaje zbyt niskie napięcie. Nie należy wtedy „pobudzać” akumulatora przypadkowymi połączeniami ani ładować go bez nadzoru wysokim prądem. Bezpieczniej skorzystać z urządzenia przewidzianego do głęboko rozładowanych akumulatorów lub z pomocy serwisu. W przypadku uszkodzonej obudowy, widocznego wycieku i dużych banków energii DIY należy zakończyć natychmiast.
Najczęstsze przyczyny uszkodzeń: zasiarczenie, głębokie rozładowanie i wpływ temperatury
Zasiarczenie akumulatora polega na powstawaniu trwałych, dużych kryształów siarczanu ołowiu na płytach. Normalny PbSO4 tworzy się przy każdym rozładowaniu i powinien zostać rozłożony podczas ładowania. Problem zaczyna się wtedy, gdy akumulator długo pozostaje rozładowany albo jest stale niedoładowany. Kryształy ograniczają powierzchnię czynną płyt, zwiększają opór wewnętrzny i zmniejszają dostępny prąd.
Typowe objawy to szybki spadek napięcia po odłączeniu ładowarki, mała pojemność, trudności z rozruchem oraz nietypowo szybkie osiąganie napięcia końcowego podczas ładowania. Samo wysokie napięcie tuż po ładowaniu nie potwierdza sprawności. Akumulator zasiarczony może wyglądać na naładowany, lecz pod obciążeniem szybko traci napięcie.
Niska temperatura nie zabiera energii chemicznie, ale spowalnia reakcje i zwiększa opór wewnętrzny. W efekcie spada dostępna pojemność oraz prąd rozruchowy. Rozładowany elektrolit zawiera więcej wody, dlatego łatwiej zamarza. Zamarznięcie może rozsadzić obudowę lub zdeformować płyty. Z kolei wysoka temperatura przyspiesza korozję kratek, samorozładowanie i utratę wody.
Najskuteczniejsza profilaktyka jest prosta: nie pozostawiać akumulatora rozładowanego, ograniczać głębokość cykli, kontrolować napięcie ładowania i usuwać przyczynę niedoładowania. W samochodzie może nią być nie tylko zużyty akumulator, ale również niesprawny alternator, pobór prądu podczas postoju albo bardzo krótkie trasy.
Gdzie stosuje się akumulatory kwasowo-ołowiowe i jak dbać o nie poza sezonem?
Akumulatory kwasowo-ołowiowe nadal dominują w rozruchu pojazdów, ponieważ potrafią dostarczyć duży prąd w krótkim czasie. Spotyka się je także w wózkach, pojazdach rekreacyjnych, autkach elektrycznych, systemach UPS, instalacjach alarmowych i niektórych magazynach energii. W każdym z tych zastosowań znaczenie ma inny parametr. Rozruch wymaga dużego prądu, a praca cykliczna – odporności na wielokrotne rozładowania.
Przed dłuższym przechowywaniem naładuj akumulator do pełna, odłącz go od odbiorników i ustaw w chłodnym, suchym miejscu. Nie powinien stać na mrozie jako rozładowany. Warto kontrolować napięcie co 6–8 tygodni i w razie potrzeby użyć ładowarki z funkcją podtrzymania. Wysoka temperatura magazynowania zwiększa samorozładowanie, dlatego garaż o umiarkowanej temperaturze będzie lepszy niż nagrzane pomieszczenie.
W przypadku akumulatora z płynnym elektrolitem kontrola poziomu ma sens tylko wtedy, gdy konstrukcja przewiduje taką obsługę i producent ją dopuszcza. Do uzupełniania używa się wody destylowanej, nigdy kwasu „na oko”. AGM i żelowych akumulatorów VRLA nie należy otwierać ani samodzielnie uzupełniać.
Zużyty akumulator trzeba oddać do punktu zbiórki lub sprzedawcy przy zakupie nowego. Zawiera ołów i elektrolit kwasowy, więc nie może trafić do zwykłych odpadów. Przy kontakcie skóry z elektrolitem należy szybko płukać miejsce dużą ilością wody, a przy rozlaniu stosować procedurę przewidzianą dla kwasu i zadbać o ochronę osobistą.
Jak działa akumulator kwasowo-ołowiowy w codziennej eksploatacji? Najważniejszy wniosek jest praktyczny: jego stan zależy od równowagi między reakcjami ładowania i rozładowania. Pojemność wyrażona w Ah nie mówi wszystkiego, a oznaczenie AGM lub GEL nie zwalnia z doboru właściwego profilu ładowania. Przed zakupem i diagnostyką sprawdź zastosowanie, napięcie spoczynkowe, warunki pracy oraz zalecenia producenta. Regularne doładowanie i unikanie głębokiego rozładowania zwykle kosztują mniej niż wymiana zasiarczonego akumulatora.
