Planowanie załadunku nie kończy się na odpowiedzi, ile palet fizycznie zmieści się w przestrzeni ładunkowej. Liczą się także masa towaru, środek ciężkości, nacisk na osie naczepy, możliwość zabezpieczenia ładunku oraz rzeczywiste wymiary konkretnego zestawu.
Dlatego poprawne rozmieszczenie palet na naczepie trzeba analizować jednocześnie przestrzennie i wagowo. Poniżej znajdują się praktyczne schematy, wyliczenia LDM oraz zasady, które pomagają uniknąć pustych miejsc, niestabilności zestawu i problemów podczas kontroli drogowej.
| Rodzaj palety | Wymiary | Orientacyjne LDM | Liczba na podłodze | Po piętrowaniu* |
|---|---|---|---|---|
| Europaleta EUR | 120 × 80 cm | ok. 0,40 m | 33, czasem 34 | do 66–68 |
| Paleta przemysłowa | 120 × 100 cm | ok. 0,50 m | do 26 | do 52 |
| Paleta kwadratowa | 120 × 120 cm | ok. 0,60 m | do 22 | do 44 |
*Piętrowanie wymaga potwierdzenia nośności palet, opakowań, towaru i konstrukcji naczepy. Podane wartości są orientacyjne i dotyczą korzystnych warunków geometrycznych.
Podstawowe wymiary i rodzaje palet w transporcie drogowym
Europaleta ma standardowo 120 × 80 cm. Jej format dobrze wykorzystuje szerokość naczepy typu firanka, ponieważ trzy palety ustawione bokiem zajmują łącznie 240 cm. Trzeba jednak pamiętać, że wewnętrzna szerokość przestrzeni ładunkowej nie zawsze jest identyczna z wartością katalogową. Wpływ mogą mieć słupki, prowadnice, uszkodzenia ścian, elementy zabezpieczające lub lokalne przewężenia.
Paleta przemysłowa o wymiarach 120 × 100 cm jest szersza i zwykle trudniejsza do optymalnego ułożenia. Przy odpowiedniej orientacji można ustawić dwie sztuki obok siebie, ale zmienia się sposób wykorzystania długości naczepy. Palety 120 × 120 cm zajmują jeszcze więcej miejsca, dlatego w standardowej przestrzeni ładunkowej najczęściej tworzą dwa miejsca w jednym rzędzie.
W przypadku palet niestandardowych nie warto opierać się wyłącznie na nazwie handlowej. Do planowania potrzebne są rzeczywiste wymiary podstawy, wysokość, masa brutto, możliwość obracania oraz informacja, czy towar wystaje poza obrys nośnika. Dwa ładunki opisane jako „paleta przemysłowa” mogą w praktyce wymagać innego układu, jeśli mają różne opakowania lub nierównomiernie rozłożony ciężar.
Podstawowym narzędziem planisty jest metr bieżący naczepy, czyli LDM. W uproszczeniu jeden LDM oznacza odcinek podłogi o długości jednego metra na pełnej szerokości naczepy, najczęściej przyjmowanej do obliczeń jako około 2,4 m.
Orientacyjny wzór wygląda tak:
LDM = długość palety × liczba palet × szerokość palety / szerokość przestrzeni ładunkowej
Dla europalety ustawionej w typowy sposób będzie to około 1,2 × 0,8 / 2,4 = 0,4 LDM. To wartość planistyczna, a nie gwarancja, że dowolny zestaw palet da się bez strat ułożyć na podłodze. Przy ładunkach mieszanych trzeba sprawdzić rzeczywiste dopasowanie rzędów.
Ile palet mieści się na standardowej naczepie typu tir
Najczęściej spotykana naczepa kurtynowa ma około 13,6 m długości, około 2,45 m szerokości wewnętrznej i wysokość zależną od wersji. W praktyce przyjmuje się, że mieści 33 europalety w podstawowym układzie. W sprzyjających warunkach geometrycznych możliwe jest także 34 sztuki, ale taki wynik wymaga sprawdzenia orientacji palet, prześwitów i konstrukcji konkretnej naczepy.
Skąd bierze się liczba 33? Trzy europalety ustawione szeroko zajmują około 2,4 m, a jeden taki rząd ma długość 1,2 m. Daje to 11 rzędów po trzy palety, czyli 33 sztuki. Alternatywny układ dwóch palet w poprzek szerokości może pozwolić na uzyskanie 34 miejsc, ponieważ dwa rzędy po 0,8 m zajmują łącznie 1,6 m długości. Nie każda naczepa i nie każdy ładunek pozwalają jednak wykorzystać ten wariant bez utraty stabilności lub dostępu do punktów mocowania.
W przypadku palet przemysłowych 120 × 100 cm orientacyjna pojemność wynosi do 26 sztuk. Palety można ustawić po dwie w rzędzie, obracając je tak, aby wymiar 120 cm wykorzystywał szerokość naczepy, a wymiar 100 cm długość. Daje to 13 rzędów po dwie palety. Dla palet 120 × 120 cm typowym wynikiem jest około 22 sztuk, czyli 11 rzędów po dwie.
Różnice między typami naczep mają znaczenie:
Naczepa standardowa zapewnia zwykle najbardziej uniwersalne warunki dla palet i ładunków na podłodze. Naczepa mega ma przede wszystkim większą wysokość użytkową, a niekoniecznie większą powierzchnię podłogi. Nie zawsze pomieści więcej palet na jednej warstwie. Chłodnia może mieć mniejszą szerokość wewnętrzną, zaokrąglenia izolacji, kanały podłogowe i agregat, który ogranicza przestrzeń przy przedniej ścianie.
Wniosek jest prosty: liczby 33, 26 i 22 są dobrym punktem wyjścia do rozmowy ze spedytorem, ale nie zastępują pomiaru. Przed załadunkiem należy sprawdzić dokumentację oraz rzeczywiste wymiary przestrzeni ładunkowej.
Rozmieszczenie europalet 120 × 80 cm na naczepie 13,6 m
Najczęściej stosowany układ trzech europalet w poprzek naczepy daje 33 miejsca. Jest czytelny, łatwy do zaplanowania i dobrze wykorzystuje szerokość. Jego wadą może być powstawanie niewielkich pustych przestrzeni wzdłuż ścian lub między grupami ładunku, szczególnie gdy palety mają nieregularne opakowania.
| Wariant | Sposób ułożenia | Orientacyjny wynik | Kiedy stosować |
|---|---|---|---|
| Poprzeczny | 3 palety w rzędzie, 11 rzędów | 33 sztuki | Gdy liczy się prosty i powtarzalny schemat |
| Wzdłużny | 2 palety w rzędzie, do 17 rzędów | do 34 sztuk | Po sprawdzeniu wymiarów i możliwości mocowania |
| Piętrowany | Dwie warstwy palet | do 66–68 sztuk | Dla stabilnego, lekkiego i dopuszczonego do piętrowania towaru |
Układ wzdłużny nie powinien być wybierany tylko dlatego, że daje teoretycznie jedno miejsce więcej. Jeżeli palety są ciężkie, niestabilne albo wymagają rozdzielenia pasami, ważniejsza będzie możliwość prawidłowego zabezpieczenia. Puste kilka centymetrów nie stanowi problemu, natomiast przesunięty ładunek może zmienić naciski na osie i zachowanie zestawu na zakrętach.
Rozmieszczenie palet przemysłowych 120 × 100 cm i innych formatów
Dla palet przemysłowych 120 × 100 cm przyjmuje się maksymalnie około 26 sztuk na podłodze standardowej naczepy. W praktyce wynik może być niższy, jeśli towar ma wystające elementy, opakowania zabezpieczające albo nie można go obracać.
Palety 120 × 120 cm zajmują dwa miejsca w poprzek i wymagają około 1,2 m długości na każdy rząd. Przy długości 13,6 m daje to orientacyjnie 11 rzędów, czyli 22 palety. Przy formatach niestandardowych korzystniejsze może być ustawienie mieszane: część palet wzdłużnie, część poprzecznie, z cięższymi jednostkami umieszczonymi bliżej środka naczepy.
Ważne: kalkulator LDM pokazuje zapotrzebowanie na powierzchnię, ale nie potwierdza dopuszczalnych nacisków na osie. Ładunek może zmieścić się w ładowni i jednocześnie powodować przeciążenie osi ciągnika albo grupy osi naczepy.
Jak prawidłowo rozłożyć ciężar ładunku na osie pojazdu
Największy błąd przy załadunku polega na traktowaniu naczepy jak płaskiego prostokąta bez punktów podparcia. W rzeczywistości masa oddziałuje na układ siodłowy, osie ciągnika i osie naczepy. O tym, gdzie trafi obciążenie, decyduje przede wszystkim położenie środka ciężkości względem tych punktów.
Najcięższe palety należy zwykle umieszczać w środkowej części przestrzeni ładunkowej, w obszarze przewidzianym przez instrukcję producenta pojazdu i schemat rozkładu nacisków. Nie oznacza to, że każda ciężka paleta powinna trafić dokładnie nad osie naczepy. W niektórych konfiguracjach zbyt duża masa z tyłu zwiększy nacisk na osie naczepy, a przesunięcie jej za bardzo do przodu może nadmiernie obciążyć siodło i tylną oś ciągnika.
Przesunięcie ładunku o jeden metr nie ma jednej uniwersalnej wartości w kilogramach, która zawsze trafi na konkretną oś. Zmiana zależy od rozstawu osi, położenia siodła, masy całkowitej i rozmieszczenia pozostałego towaru. W uproszczonym modelu działa zasada dźwigni: zmiana reakcji podpór zależy od iloczynu masy i przesunięcia, podzielonego przez rozstaw punktów podparcia. To dobry sposób rozumowania, ale nie zastępuje tabel nacisków ani pomiaru na wadze osiowej.
W praktyce szczególnie ryzykowny jest układ, w którym ciężkie palety znajdują się skrajnie z tyłu, a przód pozostaje pusty. Taki załadunek może pogorszyć stabilność, zwiększyć obciążenie grupy osi naczepy i zmienić zachowanie zestawu przy hamowaniu. Równie niekorzystne jest skupienie całej masy tuż przy przedniej ścianie, ponieważ może wzrosnąć nacisk na siodło i oś napędową ciągnika.
Przed zamknięciem naczepy kierowca i magazynier powinni przejść przez krótką kontrolę:
- Porównać sumę mas palet z ładownością, DMC zestawu oraz ograniczeniami konkretnego pojazdu.
- Sprawdzić, czy ciężar nie został skupiony wyłącznie przy przedniej lub tylnej ścianie.
- Ocenić naciski na osie zgodnie z dokumentacją, kalkulacją planisty lub pomiarem, jeśli masa jest znaczna albo nierównomierna.
- Zweryfikować, czy palety stoją stabilnie, nie wystają poza obrys i nie opierają się o elementy, które mogą je uszkodzić.
- Dobrać maty antypoślizgowe, pasy transportowe, belki lub inne środki do rodzaju ładunku i warunków przewozu.
- Po ruszeniu, a następnie po krótkim odcinku, ponownie ocenić zabezpieczenie, jeśli procedura przewozowa tego wymaga.
Ostateczna ocena nacisków powinna opierać się na dokumentacji konkretnego zestawu i aktualnych wymaganiach. Przy nietypowym rozkładzie masy, dużych ciężarach skupionych lub wątpliwościach potrzebny jest pomiar oraz konsultacja z osobą mającą odpowiednie kompetencje techniczne.

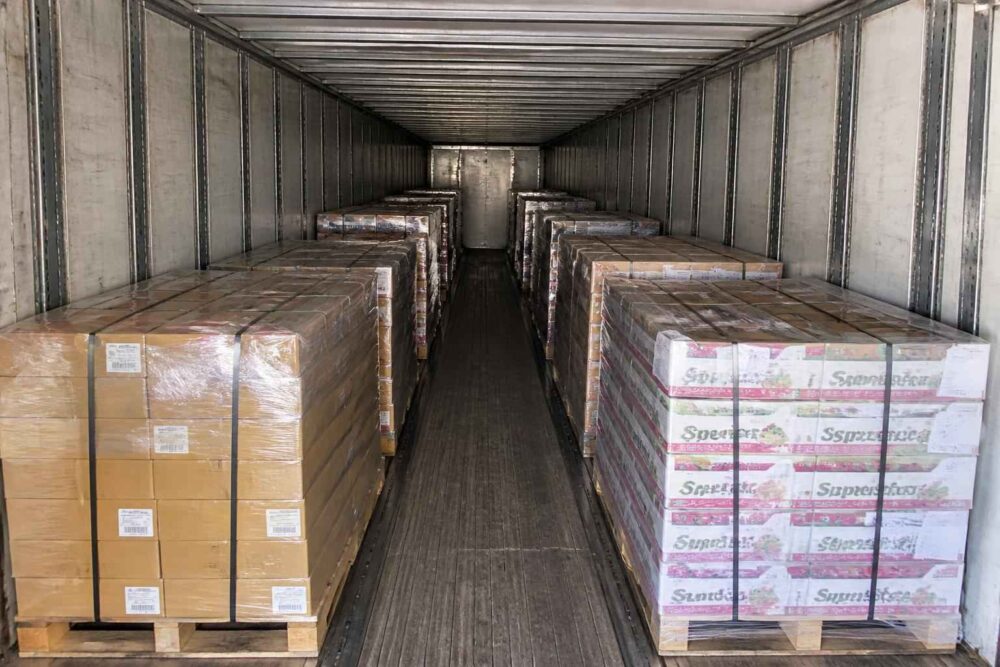

Metody i schematy układania palet na naczepie
Układ poprzeczny jest najłatwiejszy do powtarzania. Palety tworzą równe rzędy, a planista szybko ocenia zajęte metry bieżące naczepy. Sprawdza się przy jednorodnym ładunku, który ma podobne wymiary i masę.
Układ wzdłużny może lepiej wykorzystać długość podłogi, szczególnie przy europaletach. Wymaga jednak kontroli szerokości oraz sprawdzenia, czy pomiędzy paletami i ścianami pozostaje miejsce na zabezpieczenie. W naczepie z kurtyną nie wolno zakładać, że sama kurtyna zatrzyma ciężki ładunek podczas gwałtownego hamowania.
Układ mieszany jest zwykle najbardziej praktyczny przy ładunkach różnorodnych. Pozwala łączyć palety o różnych podstawach, ale wymaga wcześniejszego planu. Ciężkie jednostki powinny mieć stabilne podparcie, a lekkie nie powinny trafić pod towar, który może je zgnieść. Towary delikatne warto odsunąć od miejsc, w których mogą zostać uszkodzone przez pas, narożnik albo sąsiednią paletę.
Piętrowanie palet na naczepie może podwoić liczbę jednostek, ale tylko wtedy, gdy pozwalają na to opakowania, konstrukcja palety i właściwości towaru. Nie wystarczy, że górna paleta fizycznie mieści się na dolnej. Trzeba sprawdzić, czy dolny ładunek przeniesie obciążenie, czy środek ciężkości nie znajdzie się zbyt wysoko i czy całość można stabilnie zamocować.
Jeżeli towar nie jest przeznaczony do piętrowania, bezpieczniejszym rozwiązaniem jest pozostawienie jednej warstwy, nawet kosztem mniejszego wykorzystania przestrzeni. Szczególnej ostrożności wymagają ładunki płynne, elastyczne, kruche oraz takie, których opakowanie może odkształcić się po kilku godzinach jazdy.
Współczynnik wypełnienia przestrzeni także nie powinien być oceniany wyłącznie wzrokowo. Niewielka luka może być potrzebna do założenia pasa lub ustawienia belki rozporowej. Z kolei duża, niekontrolowana przestrzeń pozwala paletom nabierać prędkości podczas hamowania. Najlepszy układ to nie ten, który wykorzystuje każdy centymetr, lecz ten, który łączy dobre wypełnienie z możliwością skutecznego mocowania.
Odpowiedzialność prawna za załadunek i zabezpieczenie towaru
Odpowiedzialność za załadunek zależy od umowy, rodzaju przewozu i tego, kto faktycznie wykonywał poszczególne czynności. Na gruncie polskiego Prawa przewozowego, w szczególności art. 43, jeżeli załadunek lub rozmieszczenie ładunku należy do nadawcy, odpowiada on za szkody wynikające z wykonania tych czynności. Nie oznacza to jednak automatycznie, że kierowca może zignorować widoczne zagrożenie.
W przewozach międzynarodowych znaczenie ma między innymi konwencja CMR. Przewoźnik może zostać zwolniony z odpowiedzialności, jeśli szkoda wynika z okoliczności związanych z załadunkiem wykonanym przez nadawcę lub odbiorcę, ale konieczne jest wykazanie związku przyczynowego. Istotne są także dane w liście przewozowym, stan opakowania oraz zastrzeżenia zgłoszone przy przyjęciu towaru.
Przykładowo: magazynier układa kilka bardzo ciężkich palet na samym tyle naczepy, mimo że kierowca zwraca uwagę na ryzyko przeciążenia osi. Kierowca powinien poprosić o zmianę rozmieszczenia, a jeśli problem nie zostanie usunięty, udokumentować zastrzeżenie i skontaktować się ze spedytorem lub przewoźnikiem. Sam wpis w dokumentach nie legalizuje niebezpiecznego transportu, ale brak jakiejkolwiek reakcji może utrudnić późniejsze ustalenie odpowiedzialności.
Kierowca nie powinien podpisywać bez zastrzeżeń dokumentu, który potwierdza prawidłowy stan ładunku, jeśli nie mógł go zweryfikować albo widzi wyraźne nieprawidłowości. W razie sporu warto zachować dokumentację zdjęciową, opisać stan palet i wskazać, czego dotyczyła odmowa lub uwaga. Szczegółowa ocena prawna zależy od umowy i okoliczności zdarzenia, dlatego w sprawach o wysokiej wartości potrzebna może być konsultacja prawnika specjalizującego się w transporcie.
Nowoczesne narzędzia i programy do planowania załadunku naczep
Kalkulator LDM jest przydatny przy szybkiej ocenie, czy ładunek zmieści się na pojeździe. Wystarczy podać wymiary, liczbę i masę palet, aby uzyskać orientacyjne zapotrzebowanie na powierzchnię. Przy ładunku mieszanym, na przykład 10 europalet i 5 palet przemysłowych, uproszczone obliczenie wynosi około 10 × 0,4 + 5 × 0,5 = 6,5 LDM.
Wynik 6,5 LDM nie mówi jednak, czy wszystkie palety da się ułożyć bez pustych kieszeni. Nie uwzględnia też automatycznie nacisków na osie, punktów mocowania, wystających elementów ani zakazu piętrowania. Dlatego kalkulator traktuje się jako narzędzie wstępne, a nie potwierdzenie gotowości transportu.
Planery 3D pozwalają obracać palety, ustalać kolejność załadunku i sprawdzać wysokość stosów. Są szczególnie pomocne przy kilku formatach opakowań, dostawach częściowych oraz planowaniu rozładunków pośrednich. Dobrze skonfigurowany program może ograniczyć błędy planowania i skrócić przygotowanie schematu z godzin do minut.
Najlepszy efekt daje połączenie programu z kontrolą człowieka. Planer powinien otrzymać prawidłowe dane o masie, wymiarach i ograniczeniach, a gotowy schemat musi zostać porównany z dokumentacją konkretnej naczepy. W przeciwnym razie cyfrowy model może wyglądać poprawnie, mimo że w realnym pojeździe zabraknie miejsca na pasy, drzwi nie będą się domykać albo nacisk na osie okaże się zbyt duży.
W praktyce bezpieczne rozmieszczenie palet na naczepie zaczyna się od pomiaru i danych, a dopiero później od wyboru najbardziej zwartego układu. Liczba 33 europalet, 26 palet przemysłowych czy 22 palet kwadratowych pomaga zaplanować transport, ale nie zastępuje kontroli masy i mocowania.
Przed zamknięciem ładowni trzeba sprawdzić wymiary, DMC, naciski na osie, środek ciężkości, możliwość piętrowania oraz zastosowane środki zabezpieczające. Jeśli układ budzi wątpliwości, lepiej zostawić margines bezpieczeństwa niż maksymalizować liczbę palet za cenę niestabilnego zestawu. Kalkulator LDM i planer 3D są wartościowym wsparciem, lecz ostateczna decyzja musi uwzględniać realny pojazd i warunki przewozu.
